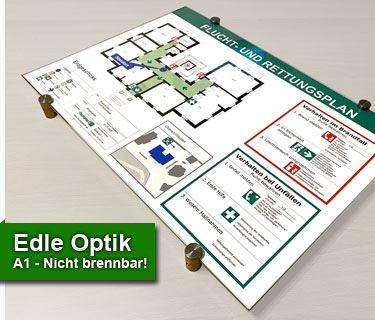

Aushangschild ESG Pro (DIN A3, Edelstahl/ESG-Echtglas, nicht brennbar)

(1 Kundenrezension)

39,90 (zzgl. MwSt.)

Brandschutzkonforme Aushanglösung in edler Echtglas/Edelstahl-Optik für Flucht- und Rettungsplan gem. DIN ISO 23601

Lieferzeit: 2-3 Werktage

(Details siehe unten)
Bitte nehmen Sie hier ein Upload des Flucht- und Rettungsplans vor. Hinweis: Wenn Sie mehrere Stück beauftragen möchten, so legen Sie diesen bitte mehrfach einzeln mit den jeweiligen Plandaten in den Warenkorb.
(PDF-Datei hochauflösend DIN A3 max. 20 MB)
Optional z.B. Etage bei Auftragsmenge >1
optional
optional
  • Gesamtpreis (pro Stk. zzgl. MwSt.): 0,00
Artikelnummer: 500-005 Kategorie: Schlagwörter: , , , ,

Beschreibung

Dieses Echtglas-Schild sorgt für einen besonders edlen Aushang Ihrer Flucht- und Rettungspläne gem. DIN ISO 23601:

  • Format/Aushanggröße: DIN A3
  • Materialseitig sind die enthaltenen Bestandteile (Glas/Edelstahl) nicht brennbar (Brandschutzklasse A1 gem. DIN 4102-1).
  • Sicherheitsglas (ESG, ohne sichtbaren Stempel): Minimalste Verletzungsgefahr bei Beschädigung, die Scheiben zerspringen in kleinste Glasteilchen (vgl. Autoscheibe). Zudem zeichnet sich diese Glasart durch eine erhöhte Stoß- und Schlagfestigkeit aus.
  • Für eine edle Optik des ESG-Glasschildes sind die Kanten umlaufend gefast und poliert.
  • Manipulationssicher bei Aushängen im öffentlichen Raum:
    • Das Schild wird mittels vierer Edelstahlhalter fest an der Wand verschraubt.
    • Der zwischen den beiden ESG-Scheiben liegende Flucht- und Rettungsplan lässt sich nur nach dem Lösen einer Madenschraube je Edelstahlhaltern herausnehmen.
  • Es ist -wie bei anderen Aushangschildern üblich- bei dieser Variante keine spezielle Lochung der Pläne erforderlich.

Einscheiben-Sicherheitsglas (ESG)

In speziellen Herstellungsverfahren wird Glas stark erhitzt und schnell wieder abgekühlt. Infolge dessen entsteht eine hohe innere Spannung, da die Glasschichten an der Oberfläche schneller abkühlen als die Bereiche im inneren Kern des Glases. Es entsteht damit ein Einscheibensicherheitsglas, welches gegenüber Flachglas deutlich robuster hinsichtlich Schlag- und Stoßfestigkeit ist. Die entsprechende Mindestbiegefestigkeit ist in DIN 12150-1 definiert. Die Besonderheit zeigt sich jedoch bei Beschädigung des Glases. Anders als Normalglas zerspringt es nicht in große, scharfe Scherben. Es zerkrümelt in kleine, würfelartige Glasfragmente – eine Verletzungsgefahr wird stark minimiert.

Interessant ist das ESG-Glasschild als edle aber dennoch brandschutzkonforme Aushangvariante z.B. für Kanzleien, Praxen oder gehobene Geschäftsräume. Schildlösungen mit Plexi- oder Acrylglas bieten hier keine Alternative, da diese materialseitig der empfohlenen Brandschutzeignung von mind. B1 gem. DIN 4102-1 nicht entsprechen. Brandschutzkonforme Kunststoffgläser sind an den Kanten nicht bearbeitbar, was eine edle Optik bei Verwendung für Schildlösungen mit freiliegenden Kanten vermissen ließe. Aus diesem Grund bieten wir diese ESG-Aushangschilder an, da sie Konformität und ansprechende Optik verbinden.

Großabnehmer/Bauträger: Für Ihr Projekt liefern wir große Mengen ab 25 Stück via kostenfreiem Speditionsversand direkt an Ihre Baustelle! Die Lieferzeit beträgt i.d.R. 3-5 Werktage. Bestellen Sie hier direkt oder fordern per E-Mail ein unverbindliches Angebot an.

Für Großbestellungen ab 25 Stück ist alternativ die Variante B des ESG-Schildes verfügbar. Bei diesem Schildtyp sind die ESG-Glasscheiben an den Ecken gebohrt mit entsprechenden Edelstahl-Schraubhaltern (siehe Fotos). Bitte fragen Sie bei Interesse diesen Schildtyp per E-Mail an.

ESG-Aushangschild nicht brennbar Variante B



Montagehinweise für ESG-Glasschild

Die Montage des Aushangschildes soll in einer Höhe von 1,65m -bezogen auf den Abstand zwischen Fußboden und Schildmitte- erfolgen. Die vier Edelstahlhalter sind mit entsprechenden Dübeln/Schrauben (im Lieferumfang enthalten) fest an der Wand zu befestigen. Die Montage kann durch eine einzelne Person mit entsprechenden handwerklichen Sachkenntnissen in Eigenregie durchgeführt werden – wir empfehlen die Beauftragung eines Fachbetriebes.



Sonderleistungen zubuchbar

Auch für dieses Aushangprodukt bieten wir die passenden Druck- und Prüfleistungen an:

  • Farbausdruck des Flucht- und Rettungsplanes gem. Ihren gelieferten Druckdaten (100g/m² High-Color-Papier, UV-beständiger Druck)
  • Druck auf fluoreszierendes Medium (bis zu 12 Stunden lang-nachleuchtend) zur Einlage in das ESG-Glasschild. Das Medium erfüllt die Anforderungen der DIN ISO 23601 an lang-nachleuchtende Ausdrucke mit einer Leuchtdichte von 160 mcd/m² gem. DIN 67510/ISO 17398.)
  • Nachprüfung Ihres gelieferten Flucht- und Rettungsplanes auf Normkonformität zur maßgebenden DIN ISO 23601 und Ausfertigung eines Prüfprotokolls mit Handlungsanweisungen zur Behebung etwaiger Mängel. (Hinweis: Ein parallel in Auftrag gegebener Druckauftrag wird bei Mängelfund zurückgestellt.)
Gut zu wissen
Kunden unseres Erstellservice für Flucht- und Rettungspläne, welche diese Aushanglösung hinzubuchen, erhalten den Standard-Farbausdruck kostenfrei. Zudem fallen im Rahmen des Hauptauftrages keine Versandkosten an.



Beratungsmöglichkeiten

Gerne beraten wir Sie persönlich zu diesem Produkt – kontaktieren Sie uns bitte telefonisch unter 0351 – 4 189 189 oder per E-Mail.





Zusätzliche Information

Material

Einschreibensicherheitsglas (ESG), Edelstahl (Wandmontage Halter)

Maße

ESG-Scheiben
Größe: 420mm x 297 mm (DIN A3)
Glasdicke: je 4mm

Wandhalter
Durchmesser: 16mm
Wandabstand: 16 mm

Gewicht

2,85 kg (inkl. Verpackung)

Montage

Die einzelnen Wandhalter werden fest an der Wand verschraubt. Der von zwei ESG-Glasscheiben umgebene Flucht- und Rettungsplan wird in den vier Wandhalterungen fixiert. Unsere Empfehlung: Die Montage sollte durch einen Fachbetrieb bzw. Personen mit entsprechender handwerklicher Eignung erfolgen.

Brandschutzeignung

Alle bei diesem Produkt verwendeten Materialien erfüllen mindestens die Spezifikation "nicht brennbar" A1 nach DIN 4102-1.

1 Bewertung für Aushangschild ESG Pro (DIN A3, Edelstahl/ESG-Echtglas, nicht brennbar)

  1. Karin R. / Krefeld (Verifizierter Besitzer)

    Lange gesucht, bei euch fündig geworden. Top Ware (kein PVC, was wegen Brandschutz wichtig ist)! Sieht edel aus, Preis ist okay und Lieferung kam ohne Schäden an, besten DANK!
