Flucht- und Rettungsplan nach DIN ISO 23601

Übersichtlich ausgewiesene Fluchtwege, Standorte von Hilfsmitteln zum Löschen, Behandeln und Bergen sowie der offizielle Sammelpunkt bei Evakuierungen – genau diese Informationen und noch viele nützliche Details mehr zeigt ein Flucht- und Rettungsplan gem. DIN ISO 23601 in leicht-verständlicher Weise. Visuell mit nur wenigen geschriebenen Worten soll so nichtkundigen Besuchern von öffentlichen Gebäuden schnell und effektiv in Gefahrensituationen geholfen werden. Durch in den letzten Jahren international weiter vereinheitlichte Gestaltungsrichtlinien nach ISO-Normen sind Flucht- und Rettungspläne auch einem internationalem, fremdsprachlichem Publikum im Ernstfall eine große Hilfe.

Dieser Fachartikel informiert über Gestaltungsgrundlagen, rechtliche Normen und Besonderheiten sowie den Einsatz von Flucht- und Rettungsplänen nach DIN ISO 23601 in der Praxis.

Inhalt

  1. Gestaltungsgrundlagen gem. DIN ISO 23601
  2. Standortwahl und Anbringung von Flucht- und Rettungsplänen
  3. Pflichten für Arbeitgeber gem. Verordnung über Arbeitsstätten (ArbStättV) und Arbeitsstättenregel (ASR)
  4. Gibt es ein DIN ISO 23601 Download kostenlos?
  5. Überarbeitung alter Flucht- und Rettungspläne

1. Gestaltungsgrundlagen von Flucht- und Rettungsplänen gem. DIN ISO 23601

Ihren Beitrag zu einheitlichen, internationalen Gestaltungsgrundlagen von Flucht- und Rettungsplänen trägt in Deutschland die DIN ISO 23601 Rechnung. Diese wurde Ende 2010 durch die DIN Deutsches Institut für Normung e.V. aus den internationalen Vorgaben der ISO-Norm geschaffen und regelt fortan die Gestaltung von Flucht- und Rettungsplänen hierzulande. Wird die ISO-Norm in allen 164 Mitgliedsländern der ISO („International Organization for Standardization“) ratifiziert und angewandt, dann hätte dies aufgrund der internationalen Vertrautheit eine erhebliche Bedeutung für die grenzüberschreitende Verständlichkeit von Fluchtplänen.

Anforderungen und Besonderheiten

Gemäß dieser DIN-Norm gilt folgendes bei der Erstellung zu beachten:

  • Das Layout muss farbig und in einer Mindestgröße von DIN-A3 angelegt sein (ausgenommen Einzelraumpläne z.B. in Hotels, dann DIN-A4). Für alle Pläne einer baulichen Anlage gilt das Prinzip der Einheitlichkeit. Der Hintergrund des Flucht- und Rettungsplans muss weiß sein (oder nachleuchtend weiß nach ISO 3864).
  • Obligatorisch sind die Legende sowie die Überschrift „Flucht- und Rettungsplan“ in Landessprache. Es ist unerheblich, ob die Überschrift in Groß- oder Kleinbuchstaben geschrieben ist. Die Legende muss alle Sicherheitszeichen und Farbcodes erklären.
  • Die Mindesthöhe der Überschrift muss, bezogen auf die kürzere Blattseite, 7% des Flucht- und Rettungsplanes betragen. Die Buchstabenhöhe muss mind. 60% der Höhe der Überschrift betragen. Die Mindestgröße von Buchstaben im Allgemeinen (Erläuterungen, Markierungen) muss mindestens 2 mm betragen.
  • Die Mindestgröße für Sicherheitszeichen und Symbole beträgt 7mm. Bei der Grundrissdarstellung auf dem „Flucht- und Rettungsplan“ sind für äußere Wände Mindestbreiten von mind. 1,6 mm und für Innenwände von mind. 0,6 mm vorgeschrieben. Weitere Einzelheiten müssen eine Größe von mind. 0,15 mm aufweisen.
  • In Abhängigkeit der Gebäudegröße sind die Maßstäbe des Plans zu wählen. Diese betragen mindestens 1:100 bei kleinen und mittleren baulichen Anlagen, 1:250 bei großen baulichen Anlagen und 1:350 für Pläne, die in einzelnen Räumen angebracht werden.
  • Der Standort des Betrachters muss ersichtlich sein. Darüber hinaus muss der Flucht- und Rettungsplan im Gebäude so angebracht sein, dass die Sichtausrichtung korrekt ist. Demnach sind beim Lesen des Plans z.B. Objekte zur Linken des Betrachters auch links dargestellt.
  • Der Flucht- und Rettungsplan muss stets auf dem neusten Stand sein. Sie müssen gut sichtbar, lesbar und ausgeleuchtet im Gebäude angebracht sein.
  • Sammelstellen müssen entweder im Detailplan oder im Übersichtsplan mit dem entsprechenden Symbol dargestellt werden.



Dieser Flucht- und Rettungsplan nach DIN ISO 23601 enthält alle notwendigen Bestandteile und ist normgerecht gestaltet.

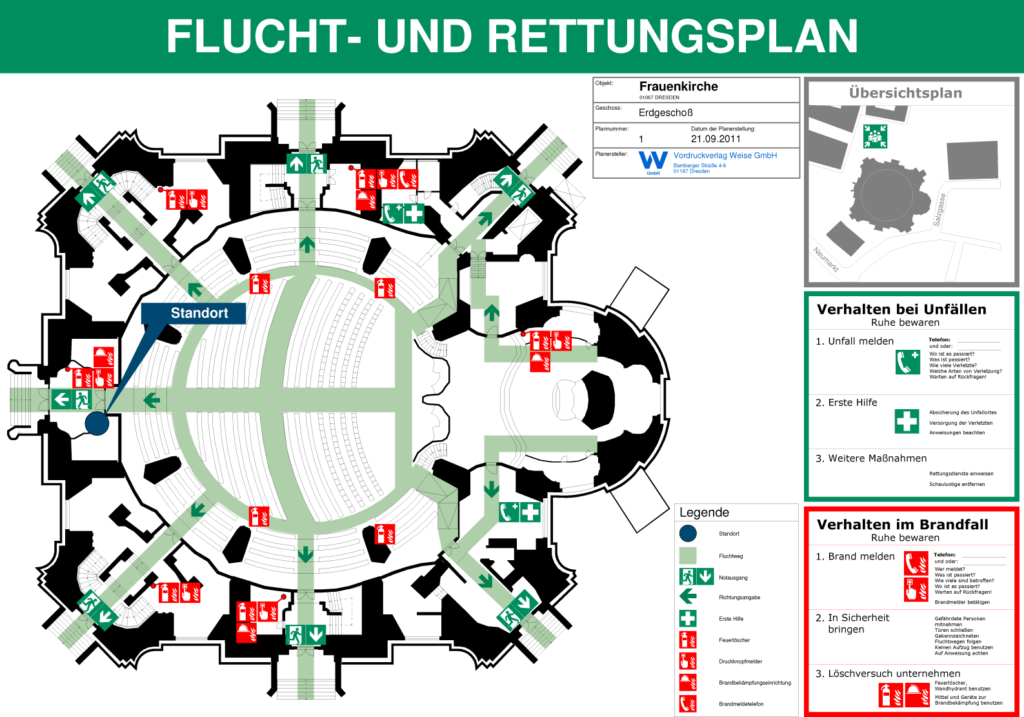

Flucht- und Rettungsplan nach aktuellem Standard der DIN ISO 23601 (Quelle: Weise)

Bestandteile und Aufbau

Ein Flucht- und Rettungsplan beinhaltet mehrere Module mit verschiedenen Funktionen. Neben dem klassischen Aufzeigen des Fluchtweges und der vorhandenen Hilfseinrichtungen soll sich der Benutzer leicht orientieren und die einzuleitenden Folgehandlungen erlesen können. Dies dient nicht nur zur Anleitung in Not- und Schocksituationen sondern auch zur Wissensaneignung vor einem etwaigen Notfall.

Bestandteile eines Flucht- und Rettungsplan gem. DIN ISO 23601:

  • Der Detailplan enthält den Grundriss des Gebäudes oder relevanten Gebäudeteils, bereinigt um nicht relevante Einzelheiten (z.B. Mobiliar) sowie ergänzt durch die Hervorhebung wichtiger Bestandteile für die Flucht aus einer Gefahrensituation. Dabei soll eine übersichtliche, leicht verständliche Lesbarkeit sowie eine lagerichtige Ausrichtung des Plans sichergestellt werden. Der Detailplan beinhaltet die Darstellung des Betrachterstandortes und aller horizontalen und vertikalen Fluchtwege durch Pfeile (Typ D der ISO 3864-3) sowie der Notausgänge, Treppen, behindertengerechter Evakuierungsinstrumente (z.B. Rampen) und Aufzüge. Zudem sind alle Standorte von Brandbekämpfungsgeräten und Erste-Hilfe-Instrumente auszuweisen und die jeweilige Art herauszustellen (z.B. Feuerlöscher).
  • Ein zusätzlicher Übersichtsplan muss immer dann auf dem Flucht- und Rettungsplan platziert werden, wenn eine Gesamtübersicht der baulichen Anlage aus dem Detailplan selbst nicht möglich ist. Er darf 10% der Fläche des Gesamtlayouts nicht übersteigen und es muss der Ausschnitt des Detailplans markiert sein. Der Übersichtsplan muss entsprechend die Sammelstellen sowie eine vereinfachte Darstellung der nahen Umgebung (Straßen, Parkplätze/Freiflächen, andere Gebäude) enthalten.
  • Auf (oder separat unmittelbar neben) einem Flucht- und Rettungsplan sind die „Regeln für das Verhalten im Brandfall und bei Unfällen“ auszuweisen. Inhaltlich richten sich diese nach örtlichen Gegebenheiten.
  • Als sonstige Angaben sind auf dem Flucht- und Rettungsplan zudem Planersteller, Name der baulichen Anlage, Geschossbezeichnung, Datum der Planerstellung sowie Revisionsnummer und Plannummer auszuweisen.
Auf Flucht- und Rettungsplänen gem. DIN ISO 23601 sind die Regeln für das Verhalten im Brandfall und bei Unfällen mit auszuweisen.
Verhaltensregeln auf Flucht- und Rettungsplänen

Farbgebung und Materialien

Um im Notfall eine gute und flüchtige Lesbarkeit des Flucht- und Rettungsplanes sicherzustellen, sind insbesondere die Regeln zur farblichen Gestaltung zwingend vorgegeben. Hoher Kontrast und eine geringe Anzahl Farben erhöhen die Übersichtlichkeit. Vorgegeben sind folgende Punkte:

  • Die Überschrift des Flucht- und Rettungsplanes muss ebenfalls in der Sicherheitsfarbe grün und der Kontrastfarbe nach ISO 3864-1 dargestellt werden.
  • Die Fluchtwege sind hellgrün zu unterlegen. Durch die Verwendung der Sicherheitsfarbe grün für die jeweiligen Richtungspfeile muss ein ausreichender Kontrast zwischen flächiger Fluchtwegunterlegung und den Richtungspfeilen bestehen.
  • Der Standort des Betrachters muss in der Sicherheitsfarbe blau dargestellt werden.
  • Die zur Darstellung kommenden Sicherheitszeichen müssen den Sicherheitsfarben gem. ISO 3864-1 entsprechen.
  • Grundrisslinien der baulichen Anlage sind in schwarz zu zeichnen.
  • Der Text muss ebenfalls schwarz dargestellt werden. Einzelne, besondere Hervorhebungen sind in anderen Farben möglich.
  • Für Flucht- und Rettungspläne sind Materialien zu wählen, welche für die geplante Nutzungsdauer den am Anbringungsort vorherrschenden Umgebungseinflüssen (z.B. Licht, Feuchtigkeit/Spitzwasser, etc.) gerecht werden.
